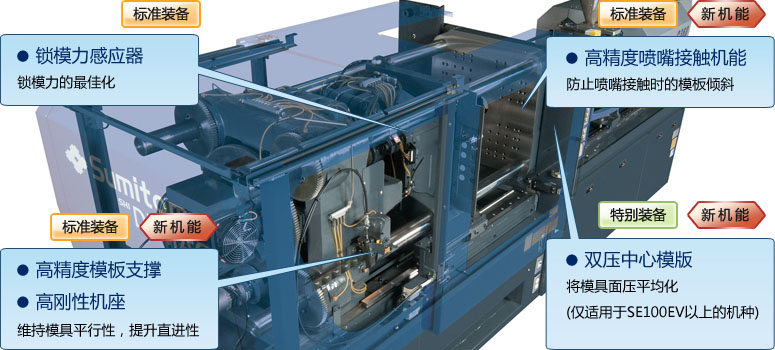

SEEV-A系列,搭配可动模板的直轨支撑结构,高刚性机座,高精度喷嘴接触机能,可大幅改善低锁模力状态的锁模精度,以及锁模力平衡,平行度,面压等各种精度。因此,极低的锁模力即可进行稳定的成形。

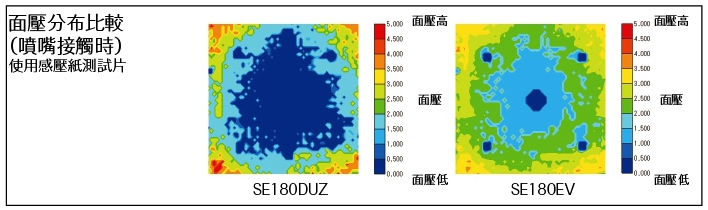

以往的模具为了保持面压的平衡,加压的锁模力超过实际上的需求。运用SE-EV系列的新机能,低锁模力也可以达成模具面压的平衡分布。

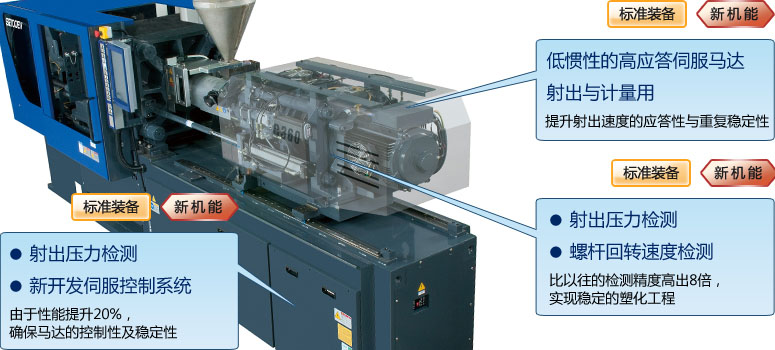

利用FFC(Flow Front Control),实现树脂流动最佳化。以直驱系统结构为核心的ISC(Inteligence Seve Control),能够进行其控制。消除毛边或短射的不良现象,亦可显著改善充填平衡性。
达成更良好的充填平衡度。
身出速度控制性。
从作业者的立场老师,设定时不以机能区分,而是对应各作业程序出现设定画面。在每个画面上完成一连续的工程作业,操作简单,机械操作不会出现错误或遗漏。
射出高负荷仕样,从薄壁品至厚壁品,适用范围扩大。
能够搭配新理论塑化系统(SL螺杆)。
锁模力 | kN(tf) | 500 | |||||||||
哥林柱间隔 | W×H mm | 360*360 | |||||||||
模板尺寸 | W×H mm | 500*500 | |||||||||
模具厚度 | Min.-Max.mm | 160~350 | |||||||||
塑化容量 | C65 | C110 | C160 | ||||||||
螺杆直径 | mm | S | S | S | |||||||
18 | 20 | 22 | 25 | 22 | 25 | 28 | 25 | 28 | 32 | ||
最大射出压力 | Mpa(kgf/cm2) | 274 | 265 | 220 | 170 | 274 | 212 | 174 | 274 | 218 | 167 |
射出重量(GPPS) | g (oz) |
19 | 24 | 28 | 37 | 38 | 49 | 61 | 49 | 61 | 80 |
可塑化能力 | kg/h | 10 | 13 | 18 | 26 | 18 | 26 | 37 | 26 | 37 | 53 |
最高射出速度 | mm/s | 500 | 500 | 400 | |||||||
机械尺寸 | L×W×H mm | 3619×1086×1676 | |||||||||
机械重量 | t | 2.3 | 2.3 | 2.4 |
锁模力 | kN(tf) | 750 | ||||||||
哥林柱间隔 | W×H mm | 410*410 | ||||||||
模板尺寸 | W×H mm | 580*580 | ||||||||
模具厚度 | Min.-Max.mm | 160~410 | ||||||||
塑化容量 | C110 | C160 | C250 | |||||||
螺杆直径 | mm | S | S | M | ||||||
22 | 25 | 28 | 25 | 28 | 32 | 28 | 32 | 36 | ||
最大射出压力 | Mpa(kgf/cm2) | 274 | 212 | 174 | 274 | 218 | 167 | 284 | 217 | 171 |
射出重量(GPPS) | g (oz) |
38 | 49 | 61 | 49 | 61 | 80 | 83 | 108 | 137 |
可塑化能力 | kg/h | 18 | 26 | 37 | 26 | 37 | 53 | 37 | 53 | 76 |
最高射出速度 | mm/s | 500 | 400 | 350 | ||||||
机械尺寸 | L×W×H mm | 4189×1152×1706 | ||||||||
机械重量 | t | 3.0 | 3.1 | 3.2 |
锁模力 | kN(tf) | 1000 | |||||||||||
哥林柱间隔 | W×H mm | 460*460 | |||||||||||
模板尺寸 | W×H mm | 650*650 | |||||||||||
模具厚度 | Min.-Max.mm | 180~450 | |||||||||||
塑化容量 | C110 | C160 | C250 | C360 | |||||||||
螺杆直径 | mm | S | S | M | M | ||||||||
22 | 25 | 28 | 25 | 28 | 32 | 28 | 32 | 36 | 32 | 36 | 40 | ||
最大射出压力 | Mpa(kgf/cm2) | 274 | 212 | 174 | 274 | 218 | 167 | 284 | 217 | 171 | 273 | 215 | 175 |
射出重量(GPPS) | g (oz) |
38 | 49 | 61 | 49 | 61 | 80 | 83 | 108 | 137 | 124 | 156 | 193 |
可塑化能力 | kg/h | 18 | 26 | 37 | 26 | 37 | 53 | 37 | 53 | 76 | 53 | 76 | 101 |
最高射出速度 | mm/s | 500 | 400 | 350 | 350 | ||||||||
机械尺寸 | L×W×H mm | 4502×1192×1772 | |||||||||||
机械重量 | t | 3.7 | 3.8 | 4.0 | 4.1 |
锁模力 | kN(tf) | 1300 | |||||||||||
哥林柱间隔 | W×H mm | 510*510 | |||||||||||
模板尺寸 | W×H mm | 720*720 | |||||||||||
模具厚度 | Min.-Max.mm | 180~450 | |||||||||||
塑化容量 | C160 | C250 | C360 | C450 | |||||||||
螺杆直径 | mm | S | M | M | M | ||||||||
25 | 28 | 32 | 28 | 32 | 36 | 32 | 36 | 40 | 36 | 40 | 45 | ||
最大射出压力 | Mpa(kgf/cm2) | 274 | 218 | 167 | 284 | 217 | 171 | 273 | 215 | 175 | 259 | 209 | 165 |
射出重量(GPPS) | g (oz) |
49 | 61 | 80 | 83 | 108 | 137 | 124 | 156 | 193 | 156 | 193 | 244 |
可塑化能力 | kg/h | 26 | 37 | 53 | 37 | 53 | 76 | 53 | 76 | 101 | 76 | 101 | 136 |
最高射出速度 | mm/s | 400 | 400 | 400 | 400 | ||||||||
机械尺寸 | L×W×H mm | 4732×1292×1882 | |||||||||||
机械重量 | t | 4.6 | 4.8 | 4.9 | 5.0 |
锁模力 | kN(tf) | 1800 | |||||||||||
哥林柱间隔 | W×H mm | 560*560 | |||||||||||
模板尺寸 | W×H mm | 800*795 | |||||||||||
模具厚度 | Min.-Max.mm | 220~500 | |||||||||||
塑化容量 | C250 | C360 | C450 | C560 | |||||||||
螺杆直径 | mm | M | M | M | M | ||||||||
28 | 32 | 36 | 32 | 36 | 40 | 36 | 40 | 45 | 40 | 45 | 50 | ||
最大射出压力 | Mpa(kgf/cm2) | 284 | 217 | 171 | 273 | 215 | 175 | 259 | 209 | 165 | 274 | 216 | 175 |
射出重量(GPPS) | g (oz) |
83 | 108 | 137 | 124 | 156 | 193 | 156 | 193 | 244 | 193 | 244 | 302 |
可塑化能力 | kg/h | 37 | 53 | 76 | 53 | 76 | 101 | 76 | 101 | 136 | 101 | 136 | 193 |
最高射出速度 | mm/s | 400 | 400 | 400 | 400 | ||||||||
机械尺寸 | L×W×H mm | 5121×1362×1923 | |||||||||||
机械重量 | t | 6.0 | 6.1 | 6.2 | 6.4 |
