有信机械手（取出机） - SC Series

一段/两段升降式全伺服马达取出机

  • 省能源

    • 空气消耗量削减工具　ECO吸附

    电力消耗削减工具　ECO模式

    节能对策工具　ECO显示器

    以上三种作为标准配备，实现运行成本降低

  • 制振

    • 高性能伺服马达与装备高精度感应器的高信赖性闭回路伺服控制系统，具备敏锐的应答性、依照正确的设定值波形，进行高能量射出。正确再现成形条件，更严格执行成形工程。

  • 高速

    • 采用了居于世界停靠地位的最合适设计技术，成功实现机体轻量化。

    合在不提升马达功率的情况下实现与原机型相比10.4%的速度提升。缩短了取出时间的同时，大大提高了生产效率。

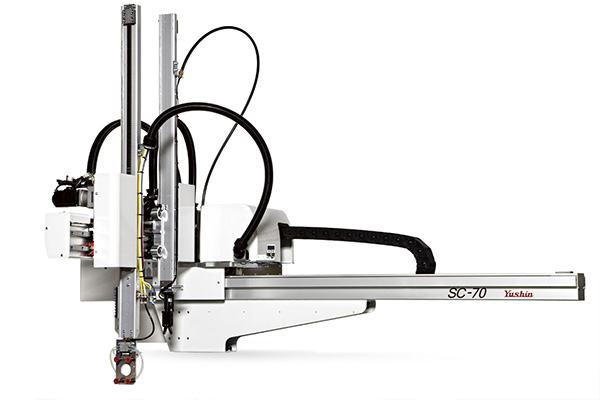

SC-70

对应30～100tf锁模力

型号 最大所用电力 横行行程 引拔行程 升降行程 空气消费量 最大可搬重量 对应注塑
机锁模力
(mm) (mm) (含取出头)
主臂 副臂 主臂 副臂
SC-70S 1.0KVA AC200V 5A 900
[1200]
[1600]		 470 - [550]
650
[750]		 - 1.7 3 30
～
100
SC-70D 1.3KVA AC200V 6.5A 430 430 [600]
700
[800]

SC-150/250 SCII-150/250

对应100～350tf锁模力

型号 最大所用电力 横行行程 引拔行程 升降行程 空气消费量
Nδ/cycle		 最大可搬重量 对应注塑
机锁模力
(tf)
(mm) (mm) (含取出头)
kg
主臂 副臂 主臂 副臂
SC-150S

S型
1.5KVA
AC200V 7.5A





D型
1.9KVA
AC200V 9.5A

 1500
[1900]		 578 - 850
[950]		 - 2.4 5 100
～
250
SC-150D 518 518 850
[950]
SCII-150S 528 - 8550
[950]		 - 2.5
SCII-150D 468 468 8550
[950]
SC-250S 728 - 900
[1000]		 - 2.7 250
～
350
SC-250D 668 668 900
[1000]
SCII-250S 678 - 950
[1100]		 - 2.8
SCII-250D 618 618 950
[1100]

SC-350 SCII-350/600

对应30～100tf锁模力

型号 最大所用电力 横行行程 引拔行程 升降行程 空气消费量
Nδ/cycle		 最大可搬重量 对应注塑
机锁模力
(tf)
(mm) (mm) (含取出头)
kg
主臂 副臂 主臂 副臂
SC-350S

S型
1.86KVA
AC200V 9.3A





D型
2.46KVA
AC200V 12.3A

 1700
[1900]
[2200]		 1100 - 1100
[1300]		 - 4.0 12 350
～
450
SC-350D 940 940 1100
[1300]
SCII-350S 1100 - 1100 -
SCII-350D 940 940 1100
SC-600S 1700
[1900]
[2500]		 1100 - 1300 - 4.4 450
～
650
SC-600D 940 940 1300
